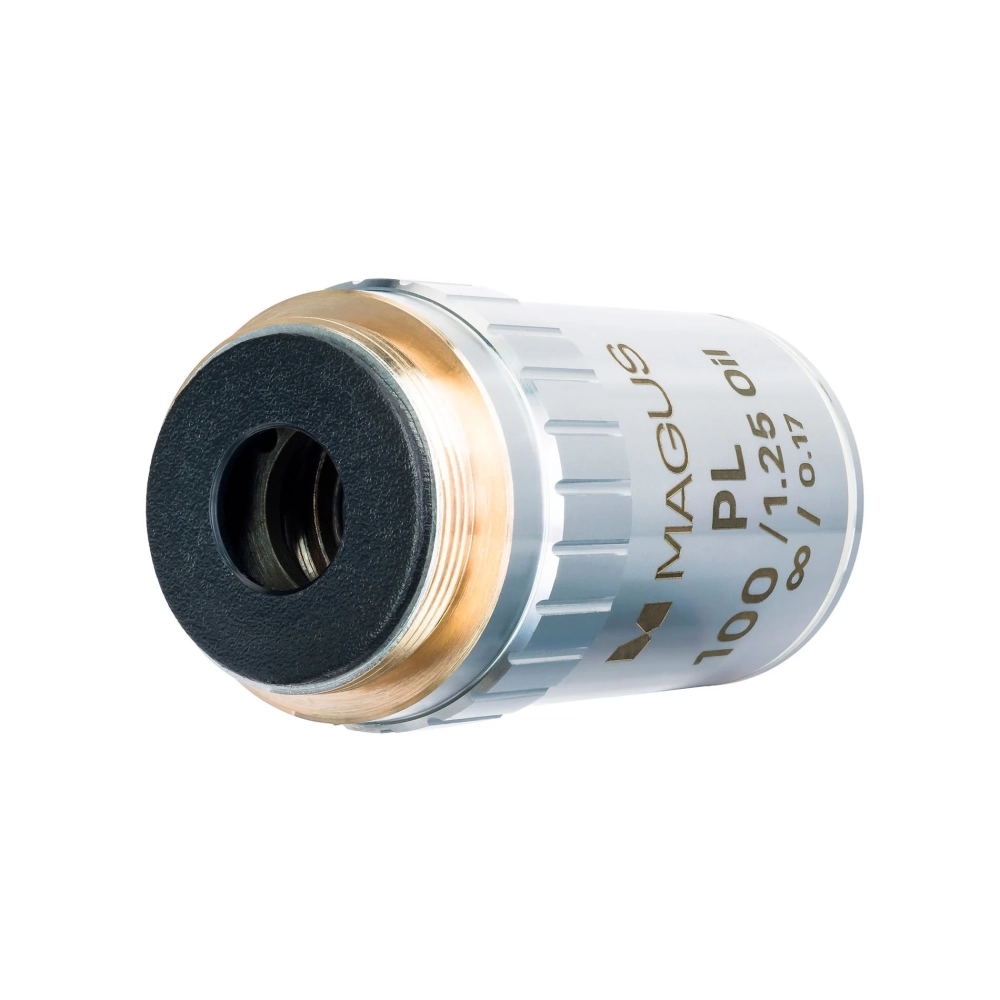

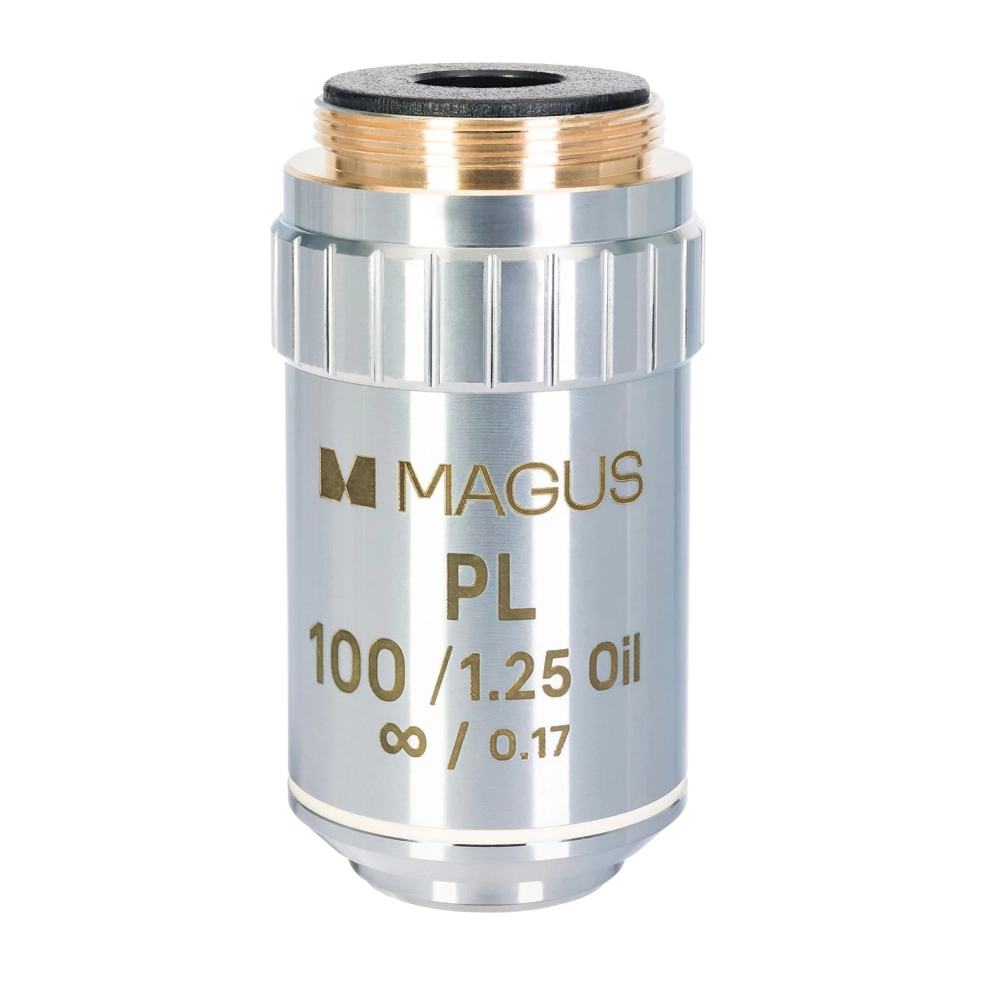

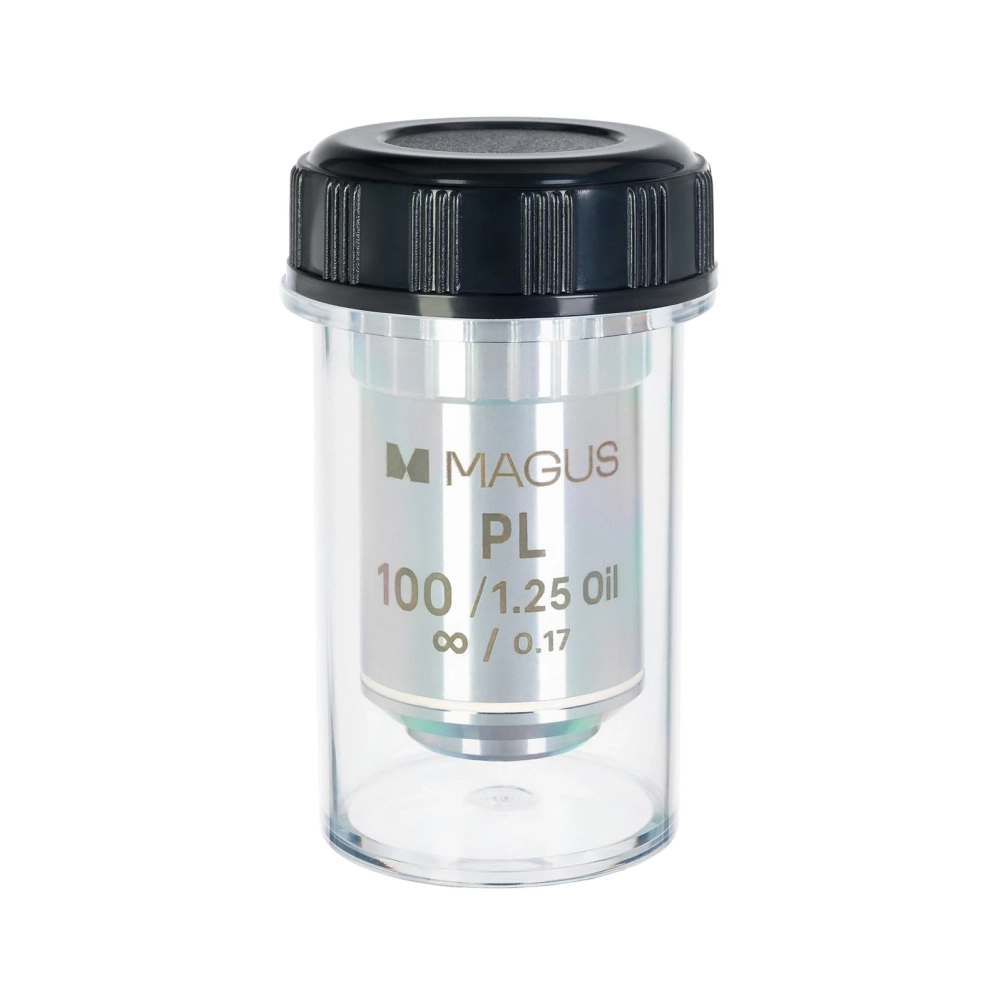

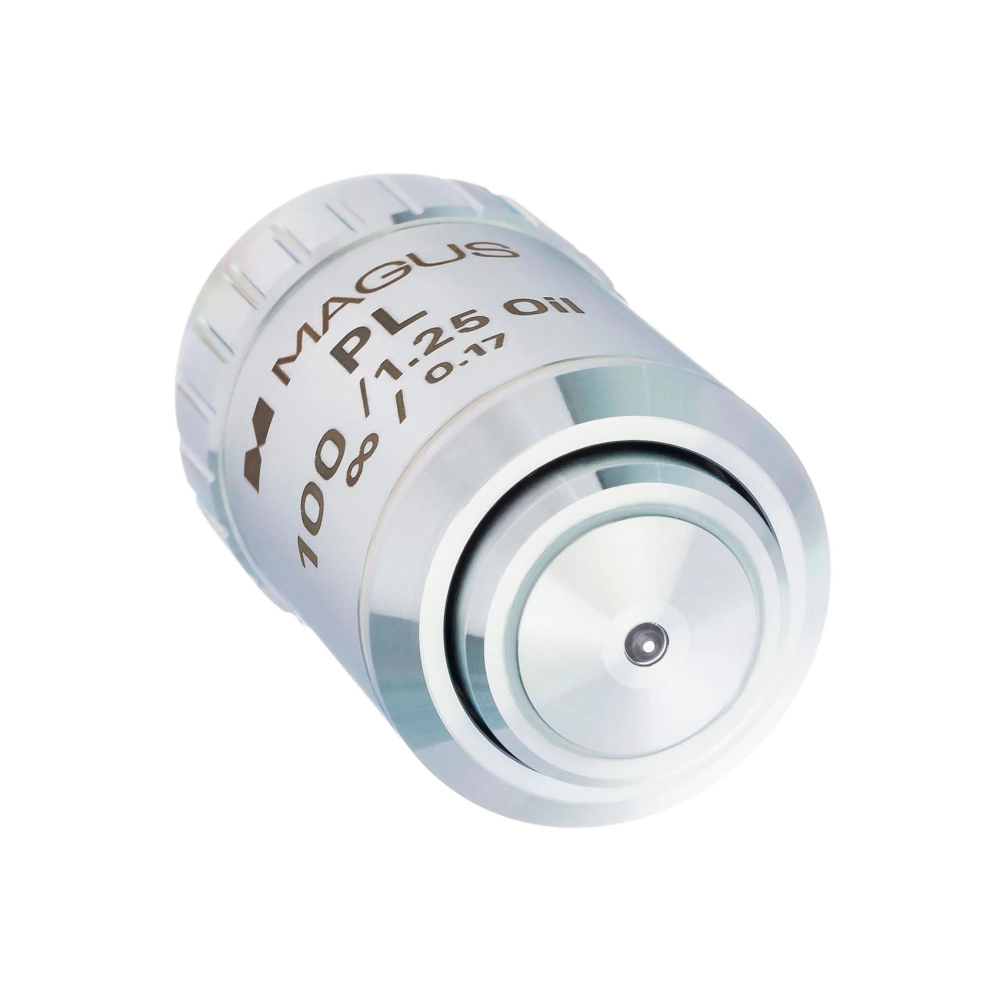

Objektiv zur Untersuchung transparenter und durchscheinender Proben in polarisiertem Licht. Die Linsen der polarisierten optischen Elemente sind so konzipiert, dass innere Spannungen vermieden werden: Sie erzeugen keine Doppelbrechung und beeinflussen auch nicht die Ergebnisse der Beobachtung.

Das Objektiv ist für ein unendlich korrigiertes optisches System ausgelegt. Die parfokale Höhe entspricht der DIN-Norm (45 mm). Für die Probe wird ein 0,17 mm dickes Deckglas verwendet.

Planar-achromatische optische Elemente korrigieren Abweichungen: chromatische Aberration in den Farben Rot und Blau und sphärische Aberration in Grün. Die geometrische Verzerrung wird in 90 % des beobachteten Bereichs korrigiert. Das Bild ist sowohl in der Mitte als auch an den Rändern scharf, sodass das Objektiv mit Digitalkameras und Weitfeldokularen verwendet werden kann. Daher bildet das Objektiv in einem 10x/22 mm-Okularsystem ein Sichtfeld mit einem Durchmesser von 0,22 mm. Die Auflösungsgrenze liegt bei 0,22 µm.

Mit dem SF100 OIL-Objektiv liegt die nutzbare Vergrößerung des Mikroskops zwischen 625x und 1250x, was mit 5x- und 15x-Okularen erreicht werden kann. Bei einem geringeren Vergrößerungswert ist das System nicht in der Lage, die feineren Details eines bestimmten Objekts darzustellen. Oberhalb des 1250-fachen Vergrößerungswerts sind keine weiteren Informationen verfügbar.

Spezifikationen
- Linsenmaterial: optisches Glas
- Objektivklasse nach Aberrationskorrektur: planachromatisch
- Rohrlänge: korrigiert auf unendlich (∞)
- Kontrasttechnik: polarisiertes Licht
- Vergrößerungsgrad (Multiplikator): 100
- Blende: 1,25
- Arbeitsabstand, mm: 0,36
- Parfokaler Abstand, mm: 45
- Dicke des Deckglases, mm: 0,17
- Rahmen mit Federstruktur: +
- Eintauchen: Öl
- Rahmenmaterial: Kupfer
